ABB机器人配件 ABB机器人伺服电机故障诊断及维修
发布时间:2020-01-31        浏览次数:146        返回列表

abb机器人配件伺服电机故障诊断及维修

直流伺服电机是abb机器人的主要动力部件,通过对直流伺服电机故障进行诊断,找出了故障产生的原因,自制了维修专用工具进行故障维修,使ABB机器人能够正常生产,取得了较好的效果。

ABB机器人故障现象

ABB机器人加工过程中经常出现伺服报警停机问题,主要是 伺服电机的问题 我们了解到ABB机器人在正常加工烧结厂台车的过程中,出现报警停机故障,报警号 过 重新启动,重复故障现象,通过向操作者了解到报警前ABB机器人声音异常,有振动的感觉,伺服机外壳较热

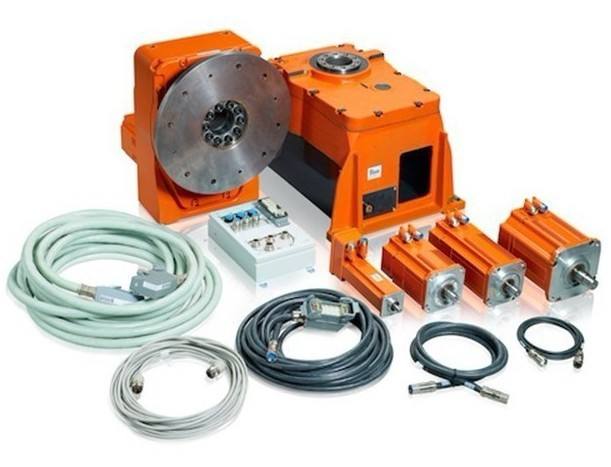

ABB机器人配件

故障原因分析

通过查找资料分析到:报警信号是伺服系统轴速度控制信号 中断,报警信号是ABB机器人停车时 轴的误差寄存器内容大于允许值。

对报警信号401分析依资料分析 轴的速度控制系统出现问题 速度控制系统包括:

(1)速度给定指令值;

(2)测速反馈系统;

(3)位置检测系统;

(4)速度执行元件;

(5)热保护器等 .

这其中至少有一项出现问题就会发出报警指令因为ABB机器人是在运行中停机,首先确认在ABB机器人故障前的运行情况 从现场看ABB机器人正在加工台车,运行进给所用伺服电机是 轴电机 轴电机和主轴电机,了解到操作者在故障前因调整刀具位置,利用手动快速调整 轴坐标,而后在运行中出现了伺服报警停机 根据以上了解和伺服电机发热的情况,结合报警指示,分析可能是 轴伺服电机速度控制系统元件发生故障导致停机。

对报警信号420的分析:因为电枢电流和输出转矩成正比关系,电机转速与电压成正比关系,故障点间有大的冲击电流,造成4.2 对Fanuc 50M 型伺服电机进行拆解首先打开电刷盖取出电刷发现弹簧已过热失效,又打开一侧盖发现换向器已严重烧坏,必需全机解体检查修理 由于 型伺服电机密闭性能强,成本很高,以前没有拆解经验,也无专用拆解工具,如拆解处理不好,整台电机将报废,责任很大,会影响我厂大型工件的加工生产 为此查阅很多资料,认真分析观察,自做卸轮器 专用改锥 加长内六方旋具等,结合现场情况对伺服电机进行了拆解拆解步骤:

(1) 用自制合适的非标专用改锥把伺服电机电刷盖打开,取出电刷;

(2) 在电机壳与刷架之间做一位置记号,防止刷架的位置不在中性线上,引起换向不正常;

(3) 打开伺服电机后罩时注意内部有测速机和旋转变压器 热保护元件等;

(4) 拆下旋转变压器后,再用卸轮器拆下旋转变压器的大齿轮;

(5) 拆下测速发电机 拆测速发电机刷架时注意小电刷不能损坏;

(6) 拆下伺服机转子时注意伺服机的磁钢与转子之间存在着很强的吸力,要拆下机壳时需几人合作才能

拔出;

(7) 从转子上拆下滚珠轴承并清洗首先对伺服换向器现状进行分析,电刷多数已烧坏,弹簧压力尽无,刷座有两个已松动,三个已开线;整流子凹凸不平,烧痕较深 测速机换向器处碳粉较多,经分析伺服机长期运行,环境差,特别是油污较大,使电刷被油浸湿 由于上述原因导致的后果如下:

a、 使电刷与整流子的接触器电阻增大,发热;

b 、使换向器绝缘下刻模形成碳粉短路,造成更大

的电流转入形成环流,加剧换向器损坏;

c、 测速反馈换向器碳粉多,油湿加碳粉使刷架与

电机壳短路,影响了测速反馈信号的稳定,也促使伺服电机运行抖动不稳

FANUC机器人SYST-067面板 HSSB断线报警同时发生应对方法

YST-067面板 HSSB断线报警同时发生,或者配电盘上的 LED(绿色)熄灭时,主板(JRS11)-配电盘(JRS11)之间的通信有异常,可能是因为电缆不良、配电盘不良、或主板不良。

应对方法:

1.解除Fanuc机器人操作箱/操作面板的紧急停止按扭。

2.确认面板开关板(CRM51)和紧急停止按扭之间的电缆是否断线,如果断线,则更换电缆。

3.如果在紧急停止解除状态下触点没有接好,则是紧急停止按扭的故障。逐一更换FANUC机器人开关单元或操作面板。

4.更换FANUC机器人配电盘。

5.更换连接配电盘(JRS11)和主板( JRS11)的电缆。

在采取对策 6之前,完成控制单元的所有程序和设定内容的备份。

6.更换配电盘。
